一、概述

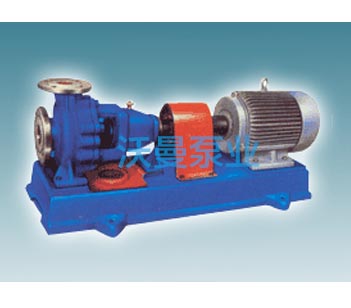

IHE型化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
二、性能范围
IHE型化工泵的性能范围（按设计点）
流量Q：6.3～400 m3/h
扬程H：5～125m
泵的最高工作设计压力为1.6MPa
三、型号意义
例如：IHE50-32-160
IHE-国际标准单级单吸化工离心泵 50-吸入口直径（mm）32-排出口直径（mm） 160-叶轮名义直径（mm）
四、产品结构图
1、泵体2、叶轮3、密封环4、叶轮螺母5、泵盖6、密封部件7、中间支架8、轴9、悬架部件
IHE型泵是根据国际标准IS02858所规定的性能和尺寸设计的。泵主要由泵体、泵盖、叶轮、轴、密封环、中间支架、密封和悬架部件等组成。
泵体和泵盖构成泵的工作室，泵体的人口为水平方向，出口垂直向上。泵盖通过止口夹紧在泵体与中间支架之间，悬架部件通过止口固定在中间支架上。叶轮、轴和轴承为泵的转子，悬架和轴承部件支承着转子。泵为后开门的结构形式，并采用加长联轴器，其优点是便于检修，不用拆卸泵体、管路和电机，只拆下加长联轴器中间联接件，即可退出转子部件进行检修。
轴承两个单列向心球轴承装在悬架内，支承泵轴，承受泵的径向力和轴向力。
轴封有填料密封或机械密封。
填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通人有一定压力的水，供密封、冷却或清洗用。
机械密封：根据需要选用单端面或双端面机械密封，密封腔内通人有一定压力的水，冲洗磨擦端面，同时起冷却作用。
传动泵通过加长联轴器由电动机直接驱动。从电动机端看泵，泵为顺时针方向旋转。
用户可根据使用条件选择泵主要零件的材料。

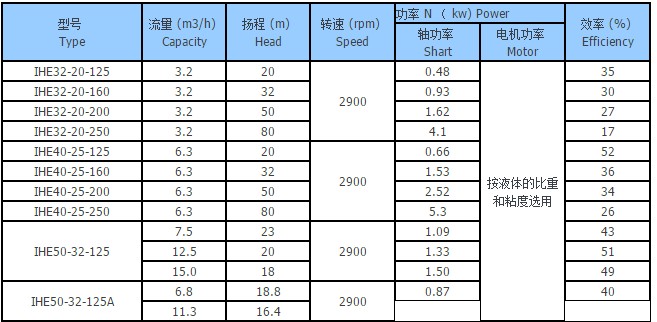

五、性能参数
